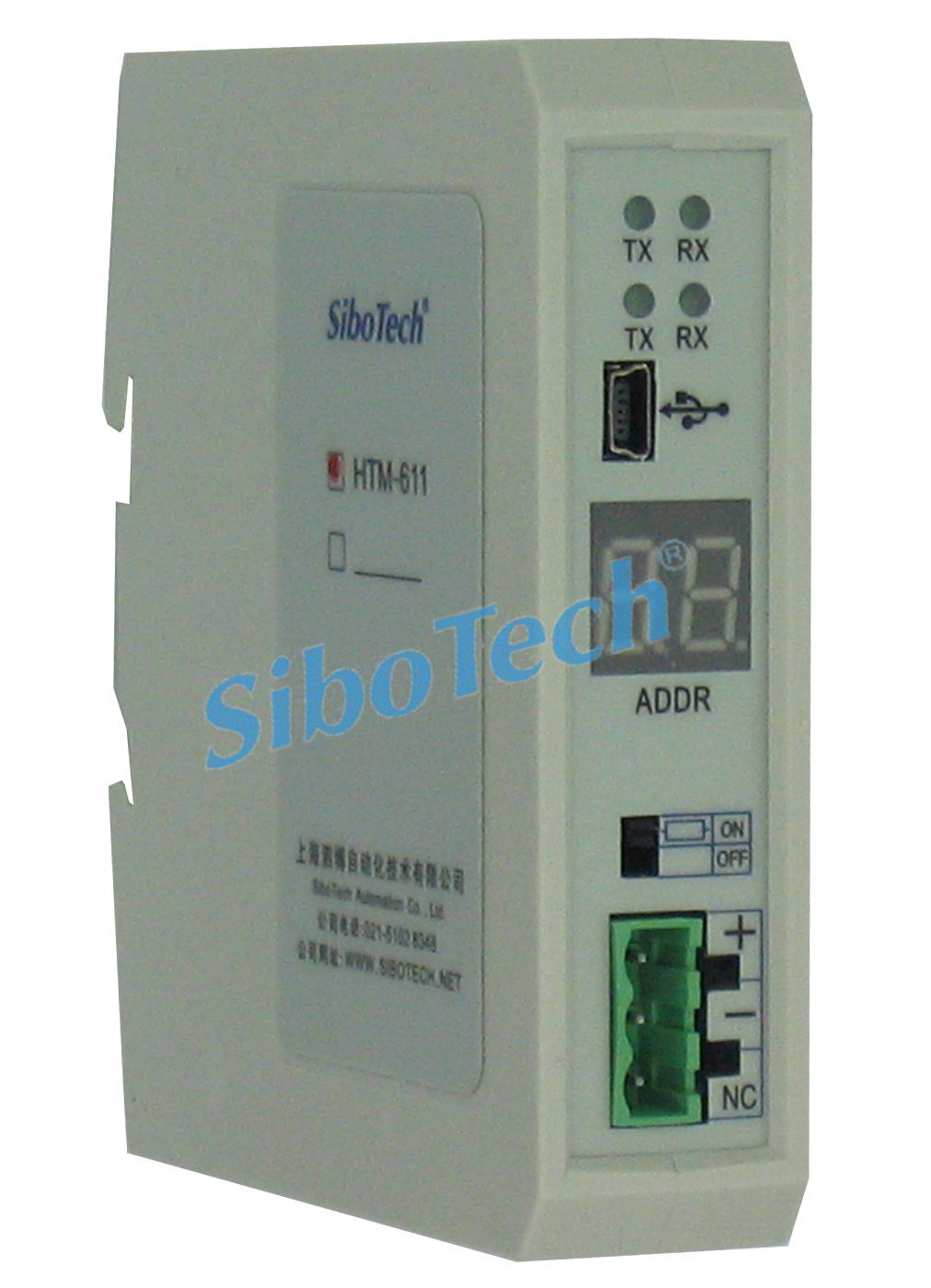

HART转Modbus 网关

型号：HTM-611 400 613 9938

基本说明：HTM-611是一款支持HART 7的协议转换网关，实现 Modbus串口主站与 HART智能仪表之间的双向通信。通过单通道 HART 回路，可无缝兼容 罗斯蒙特、E+H、科隆等国内外主流 4–20 mA HART 仪表，帮助用户在Modbus 系统中便捷接入多台 HART设备，实现高效的数据采集与设备管理

产品特点
1、应用简单：用户只需参考手册及应用实例，根据要求配置即可在短时间内实现通信；
2、功能强大：支持HART（HART7标准）与MODBUS之间的互联、HART与串口数据的透明传输，支持作为HART手操器；
3、丰富的调试功能：配置软件支持HART从站设备的诊断、扫描和调试，方便用户的通信测试；；
4、配置接口灵活：可以使用TypeC或RS-232口l行配置；
技术特性
1、HART可作为第一主站或第二主站；
2、支持1个HART通道（支持HART7标准），HART通道支持连接的HART从站设备多达15个，支持作为HART手操器来使用；
3、支持HART单点工作模式或多点工作模式；
4、单点工作模式下，支持从站设备数据的突发操作；
5、支持HART7及更早版本的所有通用命令；
6、每条HART命令可配置为逢变输出、轮询输出、初始化输出或不输出；
7、HART每通道最多支持128条用户命令，HART输出数据缓冲区高达1000字节，输入数据缓冲区高达1600字节；
8、可选择使用内部或外部采样电阻；
9、串口是RS-232、RS-485可选，波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可选；
10、串口侧可配置为MODBUS从站，支持功能码：03H、04H、06H、10H，支持03、04功能码可选读取数据；
11、MODBUS从站支持RTU和ASCII通信方式；
12、串口可配置为通用模式，能够与HART从站设备进行数据透明传输；
13、供电：24VDC(9V-30V)，80mA（24DC）；
14、工作环境温度：-20℃ ～ 60℃，相对湿度5%~95%（无凝露）；
15、外形尺寸：25mm（宽）*100mm（高）*90mm（深）；
16、安装：35mm导轨；
17、防护等级：IP20；
快速应用指南
典型应用
测试指南
下载资料
文件 类型 发布时间 下载
中文产品手册 说明书 2026.03.11
HART协议命令 说明书 2022.04.15
HART系列常见问题解答 说明书 2026.02.13
网关配置软件 软件 2026.03.11
相关产品

HART网关选型指南

产品型号 HART口通道数 串口协议 PROFINET 以太网协议
HTM-611 单通道
RS485/RS232
Modbus从站		 —— ——
HME-615 —— —— Modbus TCP从站
HEI-612 —— —— Modbus TCP从站或EtherNet IP从站
HME-635 三通道 —— —— Modbus TCP从站
HTM-631 RS485
Modbus从站		 —— ——
HTP-643 四通道（最多16个设备） —— PROFINET从站 ——
HTP-647 四通道（最多63个设备） —— ——
TA-8140 四通道&4-20mA（最多4个设备） —— ——
