构建CAN-BUS网络的虚拟回路

应用简介：

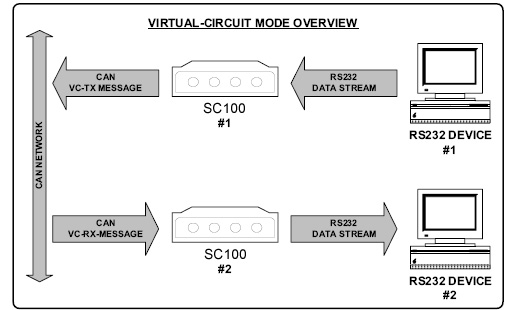

          虚拟回路模式是通CANBUS网络提供一个虚拟的RS232回路。通过使用泗博公司的SC100模块，在该模块本身和另一个SC100模块或者设备之间建立一个全双工的，虚拟的RS232回路。该应用可以改变传统的RS232通讯方式，使用构建的CANBUS网络来作为一个RS232的连接。

        SC100将从RS232设备那里收到的数据，重新组合成CAN数据帧发送。当一个远距离的SC100或者应用设备接收到这些信息，它将在这些信息中筛选到可用的部分，再重新组合成原始的串口数据，由RS232端口发送。完全透明地连接了应用设备。
        该回路需要两个用户可自行配置的CAN的ID标示符，为了确定回路的源设备和目的设备。

CAN网络的优势：

        CAN-bus是国际上应用最广泛的现场总线之一，被广泛应用于欧洲的中高档汽车中，用作ECU单元的串行数据传输网络；近几年来，CAN-bus开始进入中国各个行业的数据通讯应用，并于2002年被确定为电力通讯产品领域的国家标准。
与RS-485类似，CAN-bus网络使用普通双绞线作为传输介质，采用直线拓朴结构，单条网络线路至少可连接110个节点，网络总长度最大可达10公里。在CAN-bus网络中，数据收发、硬件检错均由CAN控制器硬件完成，大大增强了CAN-bus网络的抗电磁干扰能力，即由硬件来保证CAN-bus网络运行的可靠性。据国际CiA协会统计，2001年仅在欧洲就销售了超过1亿个CAN-bus节点，几乎淘汰了欧洲所有的RS-485系统。　　
         CAN-bus总线的优点：可靠性高，可以支持硬件节点的即插即用；故障节点可自动关闭，不影响其他网络节点；采用芯片硬件ID方式管理网络，故障节点界定十分方便，网络维护成本比较低。同时，CAN-bus网络可以保证良好的通讯实时性。
CAN-bus总线的适用范围：可适用于节点数目很多，传输距离在10公里以内，安全性要求高的场合；也可适用于对实时性、安全性要求十分严格的机械控制网络。
